ZEISS MMZ T: контроль производства высококлассных винтовых компрессоров

Винтовые компрессоры производства GEA Refrigeration Germany GmbH являются центральным элементом систем охлаждения. Они применяются в процессе сжижения природного газа для транспортировки и обеспечивают необходимую температуру процесса.

Компания использует три координатно-измерительные машины ZEISS для повышения производительности и эффективности потребления энергии компрессоров. Одной из таких машин является портальная машина ZEISS MMZ T с поворотным столом.


Задача: Высокая точность для крупногабаритных изделий

При необходимости преобразования природного газа в сжиженный природный газ его охлаждают до минус 163 градусов Цельсия. За счет такого превращения объем газа снижается в 600 раз и не требует много места при транспортировке.

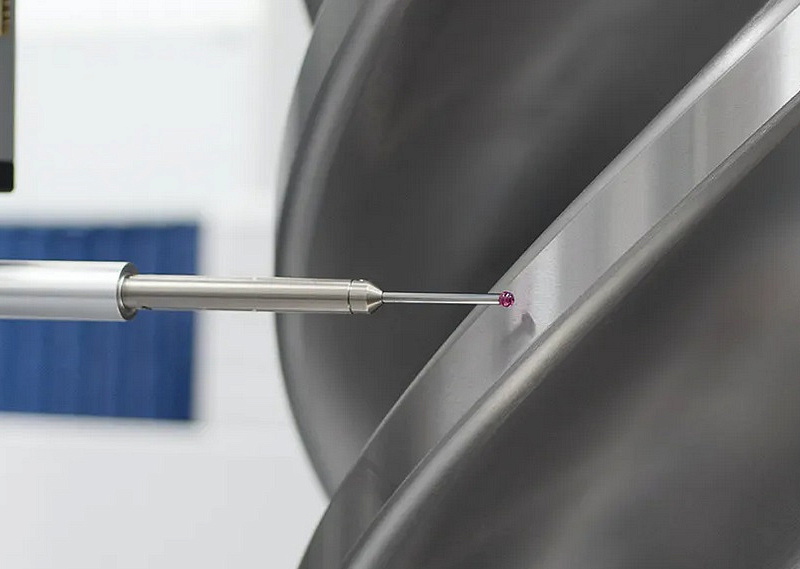

В состав сверхкрупных компрессорных установок входят винтовые компрессоры производства GEA Refrigeration Germany. Два винтообразных ротора, которые сжимают газы, представляют собой главную часть компрессора. Оптимальное взаимодействие этих роторов непосредственно влияет на производительность и энергоэффективность винтовых компрессоров. Для этого необходимо предоставить высокую точность измерений с допусками от −0,02 до 0,01 мм. Харальд Вильке, начальник отдела качества GER Refrigeration Germany, подчеркивает, что без подходящих измерительных машин это было бы невозможно.


Решение: Портальная измерительная машина MMZ T

Компания GEA использует портальную измерительную машину ZEISS MMZ T, которая четко контролирует качество крупногабаритных изделий. При погрешности измерения всего 2,8 микрометра, диапазон обмера этой машины составляет почти 16 кубометров. Данная координатно-измерительная машина была изготовлена по специальному заказу для немецкой компании и не выпускается серийно. Её фасетка обеспечивает точное положение двухтонных роторов на оси в процессе измерения. В состав также входит поворотный стол и опорная балка.


Преимущество: высокоточные результаты с помощью одной кнопки

«Эта машина предназначена для точного измерения сложных и крупногабаритных деталей»- также уточняет Вильке. Компания отказалась от длительных стыковок благодаря координатно-измерительным машинам. При необходимости проведения таких операций многие производители так же пользуются измерительными приборами для определения двух роторов, подходящих друг другу в пределах указанных допусков.

С момента использования координатно-измерительных машин для измерений в GEA, каждый ротор в составе линии абсолютно идентичен следующему. Теперь благодаря этим машинам и измерительному ПО ZEISS CALYPSO и GEAR PRO компания с легкостью обнаруживает причину возникновения ошибки и может устранять неполадки независимо от места их возникновения. Заключение Вильке: «Теперь, руководя процессом контроля качества, мы не просто проверяем, мы получаем новые знания, а это только усиливает позиции всей нашей компании».


О компании

GEA Refrigeration Germany GmbH - разработчик технологии охлаждения, которая предоставляет возможность получения необходимых температур на промышленных объектах всемирных предприятий пищевой отрасли, индустрии досуга, а также химической, нефтехимической и фармацевтической отрасли. Высокопроизводительные энергосберегающие винтовые компрессоры создаются с помощью сотрудников GEA Refrigeration Germany GmbH в Берлине и Галле. Компания входит в состав GEA Refrigeration Technologies и относится к международной группе GEA.


Статья подготовлена по мотивам материалов, опубликованных на портале ZEISS Industrial Metrology.
