ZEISS REACH CFX - новая линейка удлинителей из углеродного волокна от ZEISS

В марте 2020 ZEISS представила новую линейку удлинителей из углеродного волокна ZEISS REACH CFX. Новая линейка обеспечивает соблюдение высоких требований к точности измерений. Чтобы клиенты могли быть абсолютно уверены в результатах контроля с помощью координатно-измерительных машин, ZEISS отказалась от удлинителей из алюминия и титана.

Преимущества углеволоконных удлинителей

Почти 15 лет назад ZEISS выпустила первый на рынке углеволоконный удлинитель щупа ZEISS ThermoFit. Хотя преимущества таких удлинителей общеизвестны, «они, к сожалению, не так широко используются в метрологии, как следовало бы», подчеркивает Йорг Эссвайн, менеджер по развитию Бизнес-подразделения «Аксессуары» «ZEISS Industrial Quality Solutions».

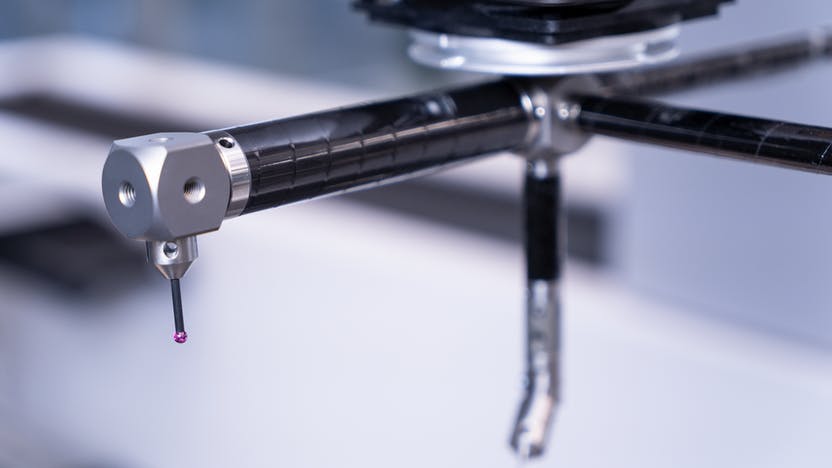

Преимущество легковесных удлинителей из углеродного волокна состоит в том, что они позволяют создавать более сложные системы щупов и экономят время при измерении сложных деталей. При выполнении измерений с использованием удлинителей из алюминия теряется ценное время, а из-за большого веса этих удлинителей можно использовать только самые простые щуповые системы.

Другое важное преимущество — удлинители из углеродного волокна не расширяются под воздействием тепла. Продуманное сочетание материала удлинителей ZEISS практически полностью исключает влияние тепла на результат измерения. Это означает, что независимо от места выполнения замеров — лаборатория или производственный цех — на удлинители из углеродного волокна можно положиться.

ZEISS REACH CFX — удлинитель, который снижает общую погрешность измерений

Чтобы удовлетворить различные требования к производительности своих заказчиков, специалисты ZEISS разработали новую линейку ZEISS REACH CFX и предложили два новых удлинителя из углеродного волокна в дополнение к существующим удлинителям ZEISS ThermoFit. Это означает, что у пользователей есть выбор между тремя моделями, адаптированными к отдельным классам точности различных координатно-измерительных машин.

Различные уровни точности моделей CFX 1, CFX 3 и CFX 5 обеспечиваются за счет использования различных углеродных волокон. Они имеют различную степень прочности на растяжение, которая влияет на жесткость удлинителей. В этом отношении все удлинители новой линейки намного превосходят удлинители из алюминия и титана. В этом заключается большое преимущество для пользователя, потому что увеличенная жесткость удлинителя позволят уменьшить неопределенность измерений во всей системе.

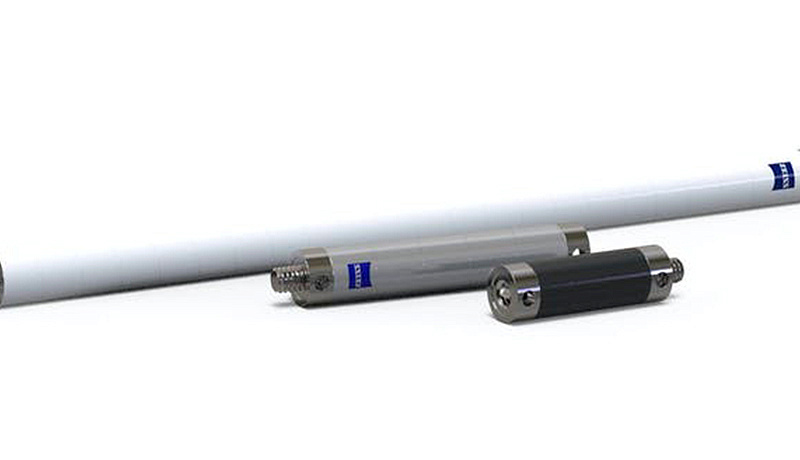

ZEISS REACH CFX 1, 3 и 5 — правильные удлинители с учетом требований к точности

Удлинитель ZEISS REACH CFX 1 разработан недавно и предлагает экономичное решение с использованием технологии углеродного волокна со значительно более высокой степенью производительности по сравнению с алюминиевыми и титановыми удлинителями. Он примерно на 40% жестче, чем, например, удлинитель для щупов из титана, и, таким образом, обеспечивает значительно более стабильные результаты измерений.

Удлинитель ZEISS REACH CFX 3 (или ZEISS ThermoFit) позволяет сделать результаты еще более надежными — даже при высоких скоростях сканирования. Дополнительное увеличение жесткости на 30% по сравнению с CFX 1 играет важную роль, когда результат измерения должен соответствовать высоким требованиям к точности.

«Мы изменили название [щупа ZEISS REACH CFX 3 на ZEISS ThermoFit] и включили эту модель в новую линейку, чтобы наши заказчики знали: у нас каждый найдет подходящий карбоновый удлинитель для щупов с учетом требований к точности».

Удлинитель ZEISS REACH CFX 5 предназначен для тех пользователей, чьи требования к точности измерений чрезвычайно высоки. Высокая точность обеспечивается за счет использования высококачественного углеродного волокна, жесткость которого на 30% больше по сравнению с CFX 3.

Решение об отказе от алюминиевых и титановых удлинителей для щупов является логичным и в полной мере отвечает интересам заказчиков. Использование удлинителей из алюминия и титана означает, что потенциал координатно-измерительной машины не реализуется в полной мере.

Удлинители линейки ZEISS REACH CFX значительно превосходят удлинители из алюминия и титана по всем важным параметрам, таким как вес, температурная стабильность и жесткость, что делает их лучшим средством для обеспечения максимально возможной точности измерений.

Текст подготовлен по материалам портала ZEISS Industrial Metrology.
