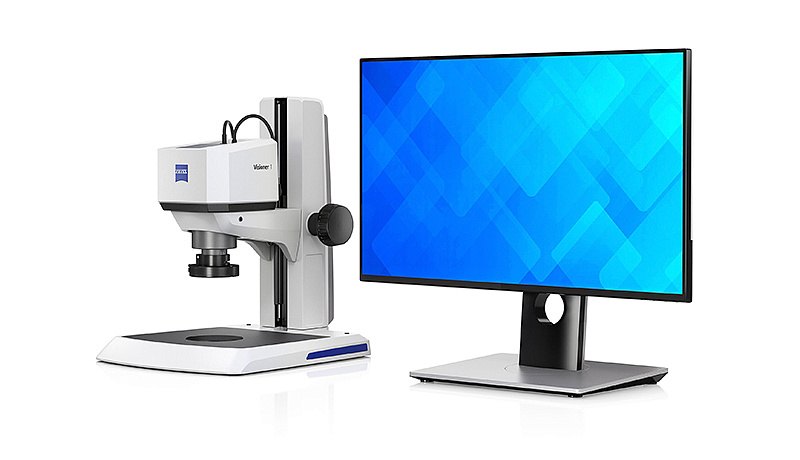

Новый цифровой микроскоп ZEISS Visioner 1: фокусировка с увеличенной глубиной резкости в реальном времени

Компания ZEISS представила инновационный цифровой микроскоп ZEISS Visioner 1 — первый микроскоп, обеспечивающий фокусировку с увеличенной глубиной резкости в реальном времени благодаря системе микрозеркальных линз (MALS).

Увеличенная глубина резкости позволяет видеть образец целиком сразу в фокусе, без необходимости комбинировать разные фокальные плоскости для получения серии изображений и их последующей обработки. Это упрощает процесс создания изображений и их документацию, ускоряет проверку и повышает производительность.

Классические системы контроля обладают малой глубиной резкости — особенно при большом увеличении. Из-за этого в фокусе находится только небольшая область образца, что может повлиять на качество проверки и упущению из вида других областей. Обычно эту проблему решает перефокусировка для получения увеличенной глубины резкости или постобработка полученной серии изображений, но это требует много времени и трудозатрат.

В ZEISS Visioner 1 используется технология MALS — микроэлектромеханическая система (МЭМС), состоящая из комплекса небольших зеркал размером 100×100 мкм. Их можно индивидуально настроить для создания «виртуальных» линз с разной кривизной и, следовательно, плоскостей фокусировки. Это позволяет цифровому микроскопу получать четкое изображение любой точки на образце с увеличенной в 100 раз по сравнению с обычными микроскопами глубиной резкости.


ZEISS Visioner 1 также предоставляет возможность оптического контроля разницы высот до 69 мм без необходимости перемещать оптическую систему или перефокусировать образец: 3D-изображение образца получается сразу. Это обеспечивает надежный контроль, эргономичное управление, быструю визуализацию и документирование.

ZEISS Visioner 1 привносит ощутимые преимущества в повседневную практику пользователей:
  • Ускоряет процесс проверки и позволяет исследовать больше компонентов за меньшее время;
  • Улучшает эргономику работы за счет устранения необходимости обзора через окуляры и ручной регулировки микроскопа;
  • Сохраняет осанку и улучшает концентрацию при решении задач по контролю качества за счет отображения полностью резкого образца на экране в режиме реального времени.

Сочетание полного контроля с интуитивно понятным, ориентированным на рабочий процесс программным обеспечением ZEISS ZEN значительно упрощает проверку и документирование. Это особенно актуально для строго регулируемых отраслей с жесткими требованиями к контролю качества: например, автомобильная, аэрокосмическая или медицинская промышленность.

Д-р Роберт Зарнетта,
руководитель направления ZEISS Industrial Microscopy Solutions:

Это действительно революционная методика: мы можем настроить микрозеркала автоматически и максимально быстро, а изображение будет отображаться пользователю в реальном времени.

ZEISS Visioner 1 решает фундаментальную проблему микроскопии и несет практическую пользу нашим заказчикам, значительно повышая их производительность и уверенность в точности результатов измерений.

По материалам ZEISS Industrial Metrology.
