Новая оптическая координатно-измерительная машина ZEISS O-DETECT: полноценные 3D-измерения бесконтактным методом

В октябре 2020 года в рамках онлайн-программы ZEISS Innovation Rocks была представлена оптическая координатно-измерительная машина ZEISS O-DETECT, позволяющая проводить полноценные 3D-измерения бесконтактным методом.

Машина оснащена инновационным объективом с цифровым фиксированным увеличением и имеет большое поле обзора 300мм/200мм/200мм с высоким разрешением на уровне 1,9 мкм. Это дает возможность проводить измерения всех необходимых элементов с постоянной точностью на одном изображении без смены увеличений.

Система ZEISS O-DETECT объединяет лучшие характеристики цифрового проектора ZEISS O-SELECT и мультисенсорной координатно-измерительной машины ZEISS O-INSPECT, обеспечивая принципиально новый подход к оптическим измерениям и значительно повышая эффективность процесса контроля.

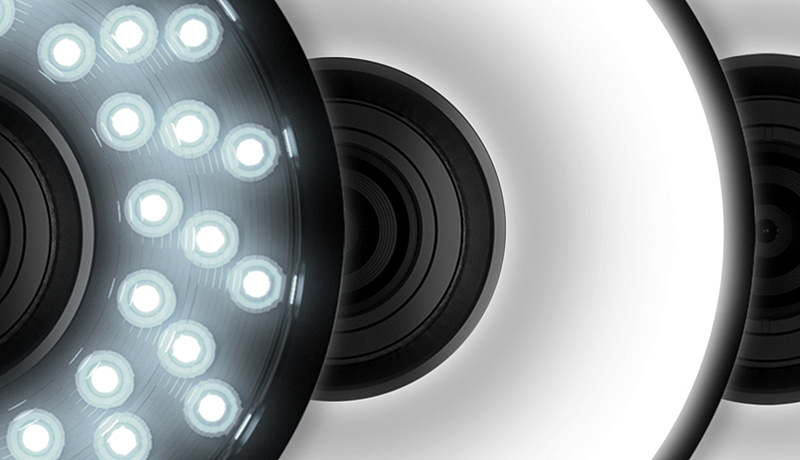

Адаптирующееся и гибкое освещение системы позволяет подобрать необходимые параметры под любые задачи. Система оснащена 8-сегментной кольцевой подсветкой с синим и белым светом для базовых измерений, а также возможны дополнительные опции:

Темно-областная кольцевая подсветка — для освещения, например, заостренных кромок
Однородная купольная подсветка — для измерения блестящих и светлых деталей.


Калибровка системы в соответствии с ISO 10360-7:2011 позволяет проводить полноценные измерения не только в 2D по оси X и Y, но также и 3D измерения — по оси Z с соответствующей спецификации точностью.

Михаил Попов, инженер по применению координатно-измерительного оборудования ZEISS:

«Одна из основных особенностей оптической координатно-измерительной машины ZEISS O-DETECT — это принципиально новое 3D программное обеспечение ZEISS ZAPHIRE. Оно полностью интуитивное, ориентировано на пользователей и обладает очень простым рабочим процессом.

Автоматические функции, такие как распознавание детали и навигация по необходимым элементам, позволяют направлять пользователя по всему измерительному процессу. За счет интуитивного интерфейса и простого процесса измерения освоение ПО ZEISS ZAPHIRE требует всего 2 дня обучения со специалистами».
